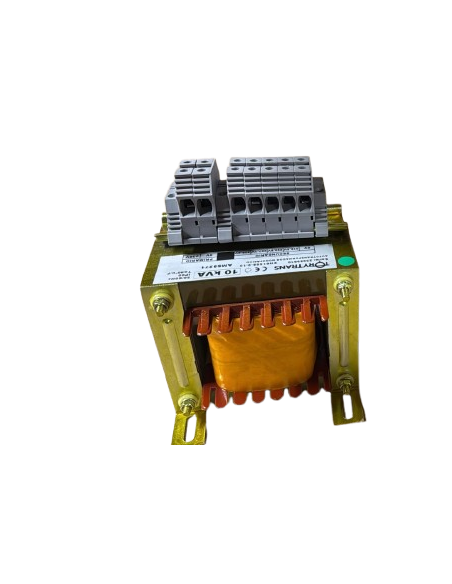

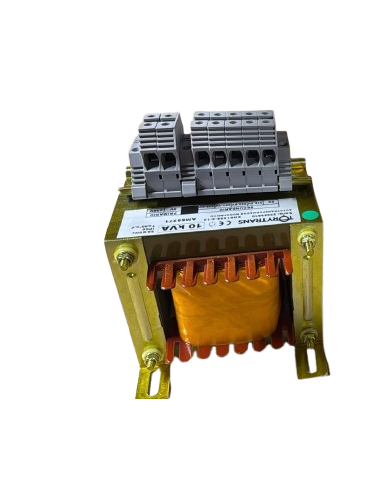

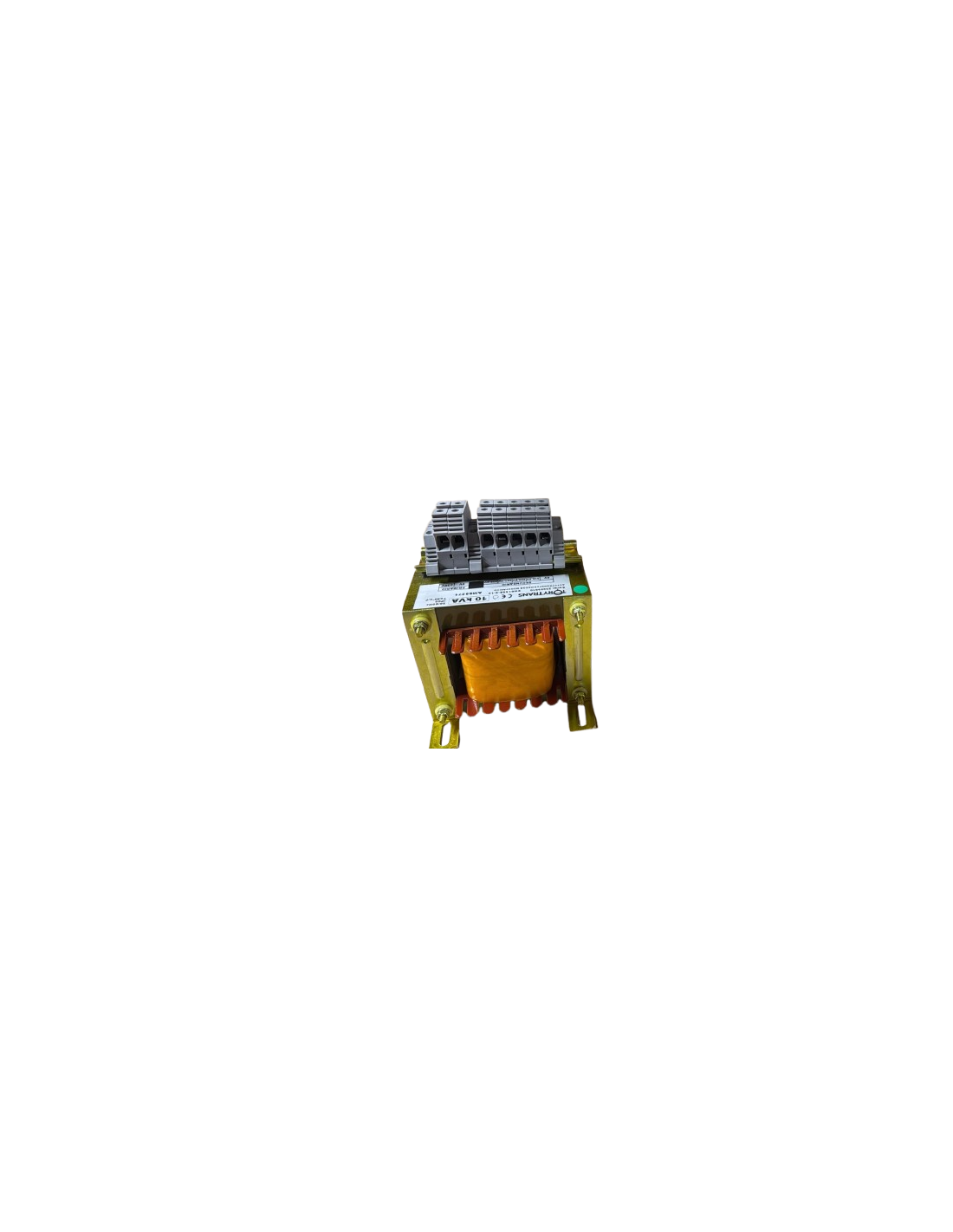

Este transformador de 10kVA permite reducir la tensión de la red de suministro cuando llega demasiado elevada de la compañía distribuidora. Dispone de una entrada para el suministro de la red, y 5 salidas para conectar a menor tensión la vivienda. Es plenamente te compatible con fotovoltaica puesto que es totalmente reversible en su funcionamiento, es decir, permite tanto importar como exportar energía. Gracias a este dispositivo, la casa quedará protegida al funcionar a menor tensión, y el inversor fotovoltaico no parará por tensión excesiva. Además, permite no tener que regular dicho inversor fotovoltaico fuera de normativa vigente ya que la tensión a la que trabajará será mas baja.

Dispone de una entrada de tensión de red a tensión nominal 230V y 4 salidas a tensiones con 2% reducción, 3% de reducción, 5% de reducción y 7% de reducción respecto a la nominal. Así, si conectamos en la salida 5% inferior, entonces si la entrada fuese 250V, la salida sería 250*0,95=237,5V, y en la misma conexión, si la entrada fuera 240V, la salida sería 228V. Es decir, la reducción es fija en todo momento de la salida respecto de la entrada.

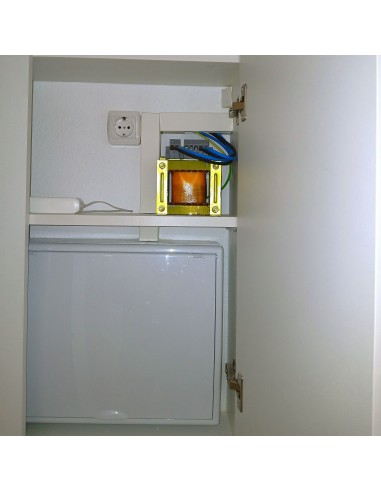

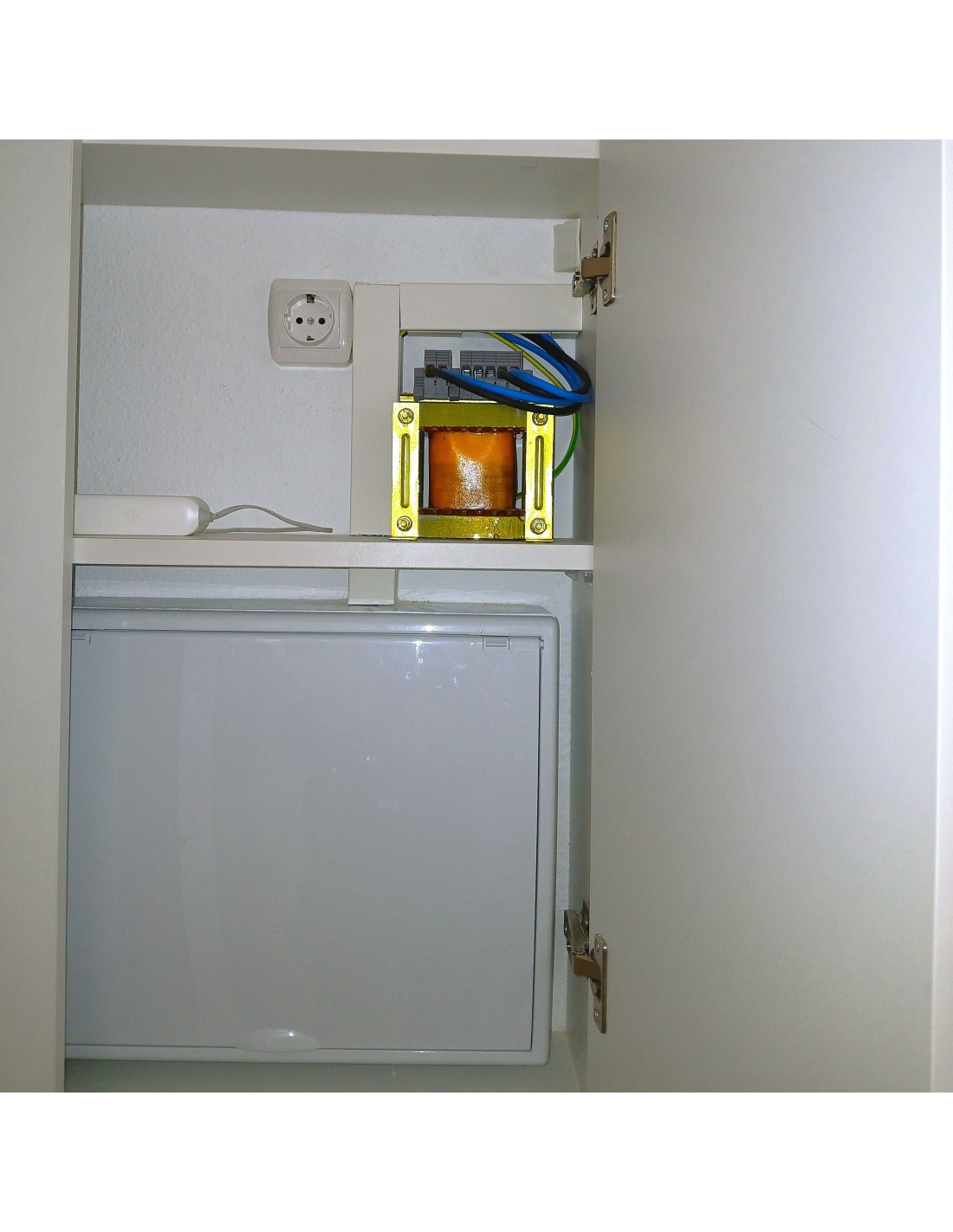

Este equipo no requiere de ningún tipo de mantenimiento ya que no es electromecánico ni electrónico, por lo tanto es muy robusto y con una gran vida útil. Al mismo tiempo, dada sus reducidas dimensiones es posible colocarlo en cualquier lugar cercano a la acometida eléctrica de la vivienda.

Especificaciones técnicas

• Aislamiento Tipo seco
• Fases 2
• Potencia 10 kVA
• Tensión primario 230 V
• Tensiones secundario 214 - 218,5 - 223 - 225,5 V
• Frecuencia 50 / 60 Hz
• Temperatura ambiente máxima 40 ºC
• Altitud 1000 m s.n.m.
• Protección choque eléctrico Clase I
• Servicio Continuo
• Refrigeración AN
• Aislamiento bobinados - masa 2 kV @ 50 Hz 1 min
• Grado de protección IP00

Características constructivas

• Bobinado Cobre. Clase térmica H - 180 ºC
• Núcleo magnético Bajas pérdidas
• Aislamiento clase térmica F - 155 ºC
• Conexión Borne apriete tornillo
• Acabado Barniz dieléctrico

Dimensiones y pesos aproximados

• 126mm x 118mm x 116mm
• 6 kg
