Descripción

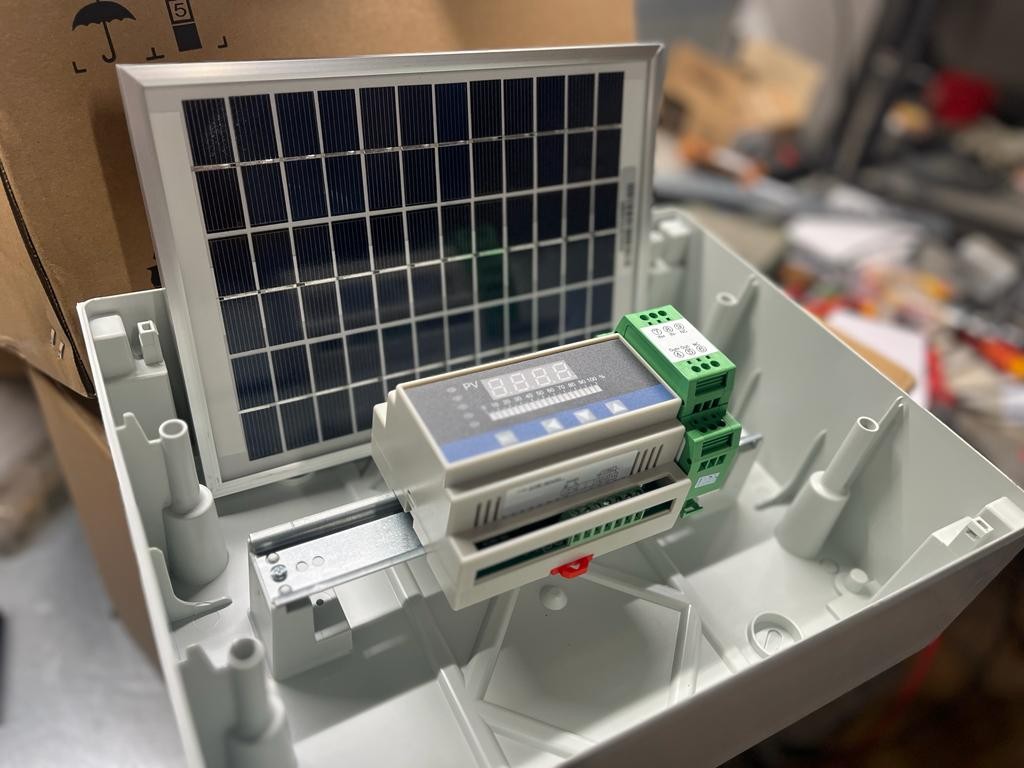

El sistema se compone de un panel solar de 5W, que debe instalarse junto a los paneles solares fotovoltaicos que se quiere controlar, de forma que este junto a ellos y en el mismo plano.
Dicho panel solar se conecta a un trasductor especial que transmite una señal 4-20mA estándar industrial proporcional a la radiación solar presente. Dicha señal puede ser leida por un display (opcional) que podemos proporcionar, un variador de frecuencia o un PLC. Recomendable calibrar el sensor de forma que el rango de señal de salida corresponda con los valores reales medidos con un piranómetro. Dicha calibración se puede realizar de forma sencilla en nuestro display. Si dispones de otro display puedes parametrizar el escalado calculando manualmente los coeficientes, o te podemos ayudar a hacerlo. En caso contrario, tendrás un error de un 15% en la medida, que no supondrá ningún problema en la práctica para controlar el arranque y parada de bombas o elementos de consumo.
El sensor de radiación solar permite optimizar el consumo de la instalación eléctrica asociada a un autoconsumo solar fotovoltaico. El principio de funcionamiento es que la radiación solar que mide es proporcional a la producción solar que va a generar el inversor. De ésta forma, sin interferir el funcionamiento del inversor ni instalar complejos sistemas de medida o gestores de demanda, podemos arrancar o parar motores o otros dispositivos electicos en función de la radiación solar.
